Painel de LED na mão, teto (ou parede) na frente, e a dúvida: onde furar? Que bucha usar? A superfície aguenta o peso?
Essas perguntas importam mais do que parecem. A resposta depende menos do painel e mais do que está por trás dele. Drywall, gesso, PVC e concreto pedem fixações completamente diferentes. Errar a bucha é o motivo número um de painéis que caem, forros que trincam e retrabalho caro. Aqui você vai entender como fixar painel de LED de forma segura: qual método usar, que ancoragem funciona em cada superfície e quando vale chamar um profissional.
O tipo de painel define a fixação
O termo “painel de LED” cobre produtos bem diferentes entre si. Saber o que você tem em mãos evita comprar material errado e escolher método inadequado.
Luminária de LED (painel plano). Placa fina que substitui fluorescentes no teto. Pesa entre 1,5 e 5 kg. Medidas comuns: 30×30 cm, 60×60 cm e 120×30 cm. Funciona com driver (transformador) que converte a tensão da rede. É o painel mais instalado em residências e escritórios.
Display de LED decorativo ou comercial. Tela de vídeo usada em lojas, igrejas, salas de reunião e bares. Pesa de 8 a 35 kg por metro quadrado, dependendo da tecnologia. A diferença entre tecnologias SMD, GOB e COB muda peso, durabilidade e tipo de manutenção: SMD é o padrão mais acessível, GOB adiciona uma camada de proteção contra impacto, e COB oferece melhor dissipação de calor para pixel pitch fino.
Painel de LED outdoor (fachada e mídia). Instalado em totens, pórticos e fachadas de edifícios. Painéis outdoor convencionais pesam entre 25 e 35 kg/m², exigem proteção IP65 mínima contra poeira e água, cálculo estrutural com base em normas ABNT e, na maioria dos casos, engenheiro responsável. Não é projeto para fazer sozinho.
O restante deste guia foca nos dois primeiros tipos. Se o seu caso é um painel outdoor ou de grande formato comercial, a orientação é simples: busque uma empresa especializada em estruturas para mídia exterior.
Cinco métodos para fixar painel de LED
Não existe fixação universal. O que segura um painel de 2 kg no forro de gesso não serve para um display de 20 kg na parede. Cada situação pede um dos cinco métodos abaixo.
1. Embutir no forro (recessed)
O painel fica nivelado com a superfície, gerando acabamento limpo. É o método padrão para luminárias de LED em forros de gesso e drywall.
Você recorta o forro no tamanho exato do painel, encaixa a luminária e trava com as presilhas de mola que acompanham o produto. O driver fica escondido acima do forro.
Funciona em forro de gesso, drywall e forro mineral. Não funciona em laje de concreto exposta. Em forro de PVC, funciona com ressalvas (detalhes na seção de superfícies).
2. Sobrepor na superfície (surface mount)
O painel é fixado sobre o teto ou parede, ficando saliente. A moldura (normalmente em alumínio, vendida como acessório) é parafusada na superfície e o painel encaixa dentro dela.
É a alternativa quando não existe forro falso ou quando o forro não permite recorte. Funciona em concreto, alvenaria, drywall com bucha adequada e laje exposta.
3. Suspender com cabos ou hastes (hanging)
O painel fica pendurado por cabos de aço presos ao teto estrutural. Cria efeito visual de “flutuação” e é comum em ambientes com pé-direito alto.
Ganchos são fixados na laje com bucha química. Cabos de aço descem até um suporte onde o painel trava. Suportes hanger reguláveis suportam até 68 kg por ponto, com corda de ajuste de até 240 cm. A ancoragem precisa ser na laje estrutural, nunca apenas no forro.
4. Fixar na parede (wall mount)
O painel é montado verticalmente, como uma TV. Funciona para displays de vídeo em lojas, escritórios e home theaters.
Um suporte (bracket) é parafusado na parede. O painel encaixa ou trava no suporte. Para painéis leves, uma cantoneira em L resolve. Para displays mais pesados, suportes articulados do tipo usado em TVs dão conta.

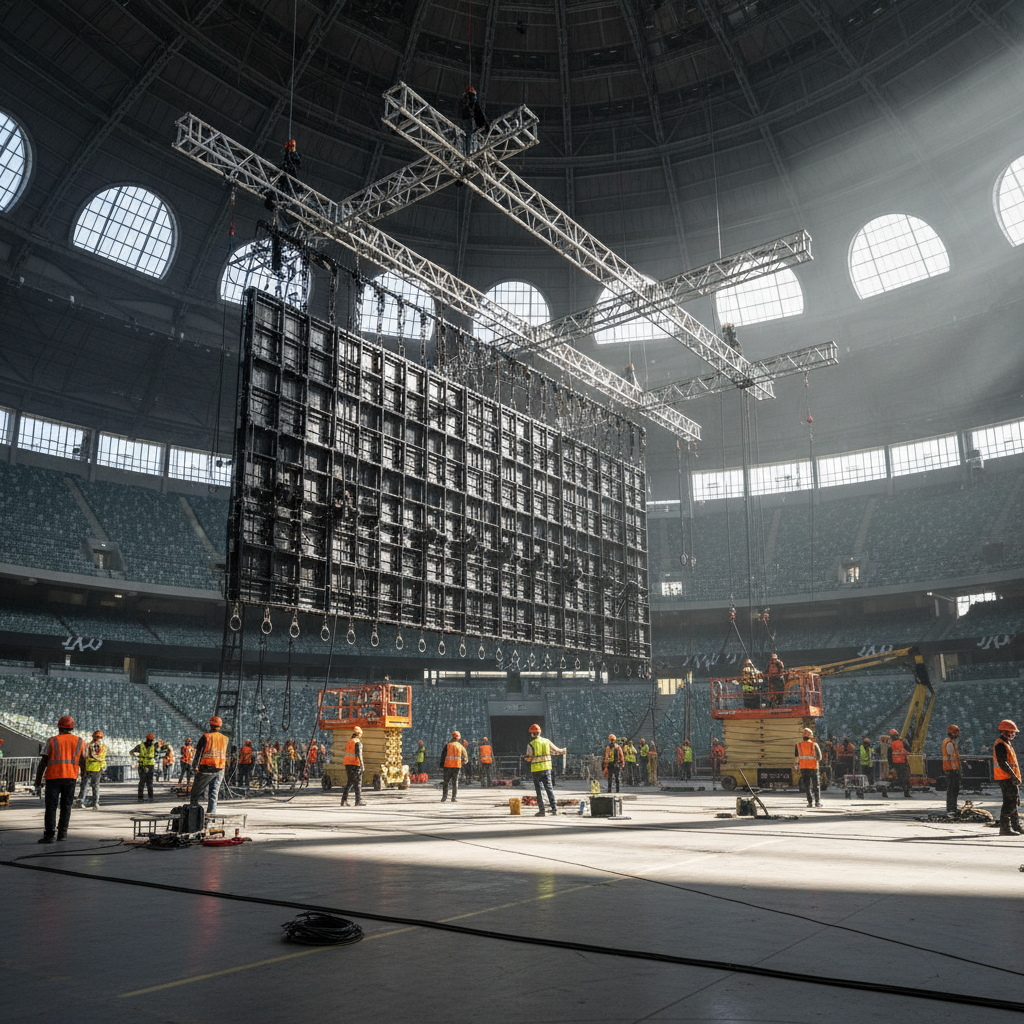

5. Estrutura autoportante (truss ou totem)
O painel não é fixado em nenhuma superfície existente. Fica apoiado em estrutura própria: box truss (treliça modular em alumínio), totem ou pedestal.
É a solução para eventos, feiras, vitrines de shopping e mídia exterior, onde não se pode (ou não se quer) perfurar paredes e tetos. Para uso fixo, a estrutura pode ter fundação em concreto. Para eventos, bases estabilizadoras e contrapesos resolvem.
Comparação rápida dos métodos
| Método | Peso máximo típico | Melhor para | Dificuldade |
|---|---|---|---|
| Embutir no forro | Até 5 kg | Luminárias residenciais | Média |
| Sobrepor | Até 10 kg | Teto sem forro falso | Fácil |
| Suspender | Até 68 kg por ponto | Pé-direito alto, efeito visual | Alta |
| Parede | Até 50 kg com suporte adequado | Displays, painéis decorativos | Média a alta |
| Estrutura autoportante | Sem limite prático | Eventos, fachadas, mídia | Profissional |
Como fixar em cada tipo de superfície
Este é o ponto que quase todo tutorial pula. A bucha que segura firme no concreto gira livre no drywall. O parafuso que funciona no drywall racha o PVC. Cada substrato tem regra própria.
Concreto e alvenaria
Superfície mais firme e previsível. Fure com broca de vídea no diâmetro da bucha (6 mm ou 8 mm). Bucha de nylon convencional funciona para painéis até 10 kg. Acima disso, use bucha metálica de expansão ou bucha química. Para fixação no teto (laje de concreto), prefira bucha de expansão com parafuso passante. O mesmo princípio de escolha de bucha e perfuração se aplica a outros projetos de fixação em alvenaria, como instalar pia de banheiro de forma segura. Veja também o artigo: como desmontar fechadura de porta.
Drywall (gesso acartonado)
A placa tem apenas 12,5 mm de espessura. Bucha de nylon comum não expande o suficiente e escapa com tração.
Para painéis até 3 kg: bucha para drywall com rosca larga (tipo “grip it”) ou bucha basculante (toggle bolt). Para 3 a 10 kg: bucha basculante metálica com aba larga. Acima de 10 kg: localize o perfil metálico por trás da placa com um detector de vigas e fixe direto nele, ou instale uma travessa de reforço entre dois perfis.
Gesso convencional (forro moldado)
Diferente do drywall. É uma placa maciça de gesso, mais espessa, mas mais frágil. Bucha de expansão não funciona: o gesso esfarela.
Para luminárias leves (até 3 kg), as garras de mola do próprio painel seguram, desde que o recorte seja justo. Para cargas maiores, use parafuso longo que atravesse o gesso e se ancore na laje acima, com espaçador. Nunca confie apenas na espessura do gesso para suportar peso.
Forro de PVC
A superfície mais traiçoeira. O PVC é fino, flexível e não segura bucha de forma confiável.
A solução correta: corte o PVC, instale uma travessa de madeira ou perfil metálico entre as guias do forro, e fixe o painel nessa travessa. Para luminárias com garras de encaixe, o recorte no PVC funciona, mas o peso fica distribuído no friso. Limite prático: 2 kg no máximo direto no PVC.
Madeira (forro ou viga)
A superfície mais simples. Parafuso para madeira direto, sem bucha. Para madeira dura (ipê, jatobá), pré-fure com broca fina para evitar rachadura. Para compensado ou MDF, parafuso com rosca soberba.
Resumo por substrato
| Superfície | Fixação recomendada | Peso seguro por ponto | Cuidado principal |
|---|---|---|---|
| Concreto | Bucha nylon 6/8 mm ou química | 20 a 50 kg | Usar broca de vídea |
| Drywall | Toggle bolt / bucha basculante | 3 a 15 kg | Fixar no perfil metálico se possível |
| Gesso convencional | Parafuso passante até a laje | 3 a 5 kg (só no gesso) | Gesso esfarela com bucha de expansão |
| PVC | Travessa de reforço obrigatória | 2 kg (direto no PVC) | PVC não segura bucha |
| Madeira | Parafuso para madeira | 15 a 30 kg | Pré-furar madeira dura |
Erros que derrubam painéis de LED
Em anos conectando pessoas a profissionais de montagem, a gente vê os mesmos erros se repetindo. Aqui vão os mais frequentes.
Bucha errada para o substrato
Erro campeão. A pessoa compra bucha de nylon cinza (a que vem em qualquer kit doméstico), coloca no drywall e parafusa o painel. Em poucos dias, o peso puxa a bucha para fora e o painel cai, levando um pedaço do gesso junto. No gesso convencional é pior: nenhuma bucha se expande adequadamente dentro dele.
Não calcular o peso total
O painel pesa 3 kg. O driver, mais 0,5 kg. A moldura de sobrepor, mais 1 kg. O cabo, mais 0,3 kg. Sem perceber, dois pontos de fixação precisam segurar 5 kg em vez de 3. Sempre calcule o peso do conjunto completo e adicione 30% de margem de segurança.
Esquecer a ventilação
LED gera menos calor que fluorescente, mas gera. Embutir o painel no forro sem deixar pelo menos 5 cm de espaço acima reduz a vida útil dos LEDs. O driver, que fica escondido acima do forro, também esquenta. Sem circulação de ar, o calor acumulado pode deformar forro de PVC e acelerar o amarelamento do gesso.
Não desligar o disjuntor
O número de pessoas que tenta conectar fiação com o circuito energizado é mais alto do que deveria. Desligar o interruptor não basta: desligue o disjuntor do cômodo e confirme com um detector de tensão antes de tocar em qualquer fio. Um choque em cima de uma escada, a dois metros do chão, pode ter consequências graves.
Forçar o recorte no forro
Se o recorte ficou pequeno, a tentação é forçar o painel com leves batidas. Resultado: trinca no gesso que se espalha e compromete a sustentação. Meça duas vezes, recorte uma. Use serra copo ou serra tico-tico com lâmina fina. Estilete comum rasga o gesso em vez de cortar.
Painel piscando depois de instalado
Se o painel pisca ou acende com brilho irregular, o problema quase nunca é o LED. Na maioria das vezes: (1) o driver não é compatível com a tensão da rede (127V instalado em tomada 220V, ou vice-versa), (2) a conexão entre fio e borne está frouxa, ou (3) existe um dimmer analógico no circuito. A maioria dos painéis de LED não funciona com dimmers analógicos convencionais. Troque por modelo compatível com LED ou remova o dimmer.
Quando a fixação pede um profissional
Uma luminária de 2 kg em forro de gesso com garras de encaixe? Com cuidado, dá para fazer. Mas a complexidade escala rápido.
Chame um profissional quando:
- O painel pesa mais de 5 kg ou tem mais de 60×60 cm.
- A superfície é drywall ou PVC e você não sabe onde estão os perfis estruturais.
- A instalação exige fiação nova a partir do quadro de distribuição.
- O painel vai ficar a mais de 3 metros de altura.
- O projeto é comercial e precisa atender a normas de segurança.
Para displays comerciais e painéis de fachada, a recomendação é mais enfática. Estruturas metálicas para mídia exterior devem seguir as normas ABNT NBR 8800 (estruturas de aço) e NBR 6123 (forças de vento). E pareceres técnicos específicos recomendam a presença de engenheiro eletricista para montagem e instalação de painéis de LED comerciais. Sem ART e sem laudo, o painel pode não passar em vistoria de prefeitura e ficar fora da cobertura de seguro.
Se o seu caso envolve montagem de móveis planejados com iluminação LED integrada (guarda-roupas, cozinhas, home offices, painéis de TV), um montador de móveis profissional resolve tanto a montagem do móvel quanto a fixação do painel. E se precisar mexer no móvel antes, saiba como desmontar guarda-roupa planejado sem estragar. É o tipo de serviço em que experiência com superfícies, buchas e nivelamento faz diferença entre resultado firme e retraba Veja também o artigo: como desmontar gaveta de correr.lho.
Encontre um montador profissional perto de você no Montador Local. Veja também o artigo: como desmontar cama de ferro.
Perguntas frequentes
Qual bucha usar para fixar painel de LED no drywall?
Bucha basculante (toggle bolt) para painéis até 10 kg. Para cargas maiores, localize o perfil metálico por trás da placa com um detector de vigas e fixe direto nele. Bucha de nylon convencional não segura no drywall: a placa tem apenas 12,5 mm de espessura e a bucha escapa com qualquer tração para baixo.
Painel de LED pode ser instalado sem forro falso?
Sim. Use o método de sobrepor: uma moldura de alumínio é parafusada diretamente na laje ou parede, e o painel encaixa dentro dela. O acabamento fica saliente, mas a fixação é firme. Kits de sobrepor são vendidos separadamente pela maioria dos fabricantes de luminárias de LED.
Quanto pesa um painel de LED?
Luminárias tipo painel pesam entre 1,5 e 5 kg. Displays de vídeo comerciais pesam de 8 a 35 kg por metro quadrado. O peso que interessa para a fixação é o do conjunto completo: painel, driver, moldura e cabeamento. Adicione 30% de margem ao calcular a capacidade da bucha.
Preciso de eletricista para instalar painel de LED?
Para trocar uma luminária existente por painel de LED no mesmo ponto, não há exigência formal. Mas se a instalação envolve puxar fiação nova ou alterar o quadro de distribuição, um eletricista qualificado é recomendado. Para painéis comerciais e outdoor, a presença de engenheiro eletricista é indicada por parecer técnico.
O que fazer se o painel de LED pisca depois de instalado?
Verifique se a tensão do driver é compatível com a rede (127V ou 220V), se as conexões nos bornes estão firmes e se há dimmer no circuito. Painéis de LED geralmente não funcionam com dimmers analógicos, o que causa oscilação de brilho. Troque por dimmer compatível com LED ou remova-o do circuito.
É seguro fixar painel de LED em forro de PVC?
Direto no PVC, só painéis muito leves (até 2 kg). O PVC é fino e flexível, não segura bucha e deforma com peso. Para painéis maiores, instale uma travessa de madeira ou perfil metálico entre as guias do forro e fixe o painel nessa travessa. Isso distribui o peso na estrutura, não na lâmina de PVC.
